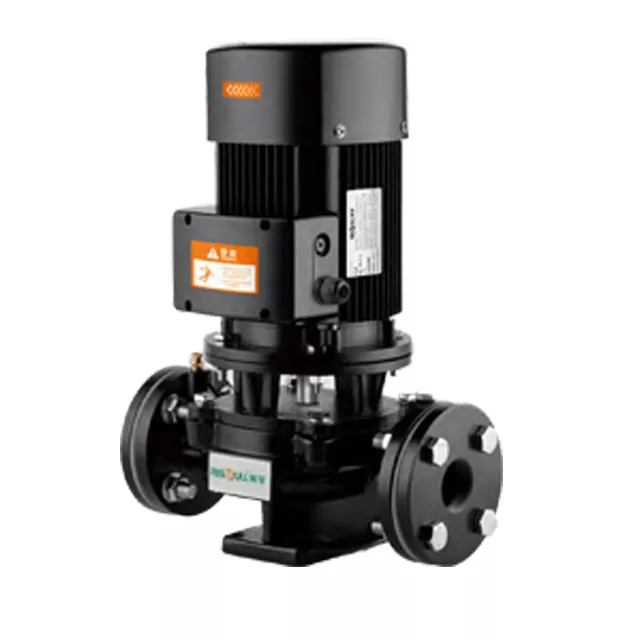

循環用高圧水ポンプ

Model:65GD

RISEFULL® は、リーズナブルな価格の中国循環用高圧ウォーターポンプのプロフェッショナルリーダーです。ようこそお問い合わせください。

お問い合わせを送信

製品説明パフォーマンスデータ設置寸法

広い工業用スペースで水を循環させる必要がある場合でも、単にプールや庭に十分な水分を補給したい場合でも、このポンプはその役割を果たします。設置とメンテナンスが簡単なので、水循環を改善したい人にとって手間のかからないソリューションになります。

当社の循環用高圧水ポンプの主な利点の 1 つは、強力なモーターです。大量の水を移動させるのに十分な馬力を生成するモーターを備えたこのポンプは、大量の循環電力を必要とする用途に最適です。

以下はGDシリーズの紹介です。これは、ビルのセントラル空調、ビルおよびマンションおよびマンションの温水循環システム、植物および農業用灌漑のパイプ循環に広く使用されている鋳鉄製インラインポンプです。ライズフル工業用ウォーターポンプをより深く理解するのに役立ちます。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に創造するために引き続き協力してください。

製品詳細

High Pressure Water Pump For Circulation

作業条件

●浮遊物質を含まないクリーンな液体、非攻撃性

● 継続的サービス:S1

●最大圧力:10バール

●液温：3℃～9℃

●周囲温度:<40℃

●絶縁体:F

●保護等級:IP54

モデルの定義

High Pressure Water Pump For Circulation

主要コンポーネントの分解図

High Pressure Water Pump For Circulation

主要コンポーネントのリスト ●標準構成〇オプション構成
いいえ。	成分	仕様・構造の特徴
1	ポンプ本体	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
2	インペラ	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
3	メカニカルシール	19BNDタイプ（フラン含浸グラファイト+SIC、使用寿命25,000時間以上）
4	ブラケット	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
5	ボールベアリング	● C&U 〇 TPI(台湾)
6	モーターシャフト	● 溶接シャフト: ステンレス鋼 304 (ポンプ側) + 炭素鋼 (モーター側)
7	端子箱	アルミニウム ADC12
8	端子台	難燃性PBT
9	モーターハウジング	アルミニウム ADC12
10	ファン	●プラスチック PP 〇ナイロン PA6
11	ファンカバー	引張鋼板
12	プラグコード	● 3 コアテストケーブル〇カスタマイズされたケーブルプラグ
13	モーター	●IE2 モーター ◯ カスタマイズされた 60 HZ モーター

モデル	インペラの直径	定格容量	定格ヘッド	効率	回転数	モーター出力	NPHS	入口/出口
モデル	インペラの直径	Q/m3/h	H(メートル）	(%)	(r/分)	(kW)	(男)	入口/出口
65GD10-22.3-1.1T	100	15.6/22.3/29	11/10/8.4	65/67/68	2900	1.1	2.5	65
65GD12.5-25-1.5T	100	17.5/25/32.5	13.7/12.5/10.5	67/69/69	2900	1.5	2.5	65
65GD10-44.7-2.2T	100	32.3/44.7/58	11/10/8	66/72/69	2900	2.2	3	65
65GD16-22.3-2.2T	125	15.6/22.3/29	17/16/14.4	58/66/65	2900	2.2	2.5	65
65GD12.5-50-3T	100	35/50/65	13.8/12.5/10	67/73/70	2900	3	3	65
65GD20-25-3T	125	17.5/25/32.5	21.5/20/18	60/68/67	2900	3	2.5	65
65GD24-21.6-3T	160	15/21.6/28	26/24/20.6	49/58/54	2900	3	2.5	65
65GD16-45-4T	125	31.3/45/58	17.5/16/13.6	66/71/69	2900	4	3	65
65GD32-25-4T	160	17.5/25/32.5	34.4/32/27.5	54/63/60	2900	4	2.5	65
65GD28-23.4-4T	160	16.4/23.4/30.4	30/28/24	54/63/59	2900	4	2.5	65
65GD20-50-5.5T	125	35/50/65	2017/22/20	67/72.5/70	2900	5.5	3	65
65GD38-21.8-5.5T	200	15.2/21.8/28.3	40/38/34.5	45/55/55	2900	5.5	2.5	65
65GD32-50-7.5T	160	35/50/65	35/32/28	63/71/70	2900	7.5	3	65
65GD38-43.5-7.5T	200	30.5/43.5/56.6	40.6/38/33.4	52/65/65	2900	7.5	3	65
65GD50-25-7.5T	200	17.5/25/32.5	52.7/50/45.5	49/58/59	2900	7.5	2.5	65
65GD44-23.5-7.5T	200	16.4/23.5/30.5	46.4/44/40	48/57/58	2900	7.5	2.5	65
65GD44-47-11T	200	32.8/47/61	47/44/40	54/66/67	2900	11	3	65
65GD70-23.4-11T	250	16.4/23.4/30.5	17.5/70/67	39/50/52	2900	11	2.5	65
65GD60-21.6-11T	250	15/21.6/28	61/60/57.4	38/49/54	2900	11	2.5	65
65GD80-25-15T	250	17.5/25/32.5	82/80/76.5	39/50/52	2900	15	2.5	65
65GD50-50-15T	200	35/50/65	53.5/50/46	55/67/68	2900	15	3	65
65GD60-43.3-15T	250	30/43.3/56	62/60/54	50/58/58	2900	15	3	65
65GD85-20.6-15T	315	14.4/20.6/26.8	86/85/83	28/38/40	2900	15	2.5	65

モデル	外形寸法(mm)						梱包サイズ			重さ（kg）
モデル	L	H	h	V	W	DN	長さ	広い	高い	重さ（kg）
65GD10-22.3-1.1T	359	455	95	160	100	65	55	36	41.5	42
65GD12.5-25-1.5T	359	495	95	160	100	65				44.3
65GD10-44.7-2.2T	434	495	130	160	100	65				54.5
65GD16-22.3-2.2T	369	480	102	160	100	65				47.6
65GD12.5-50-3T	434	535	130	160	100	65	63	43	46	48
65GD20-25-3T	369	480	102	160	100	65				56.8
65GD24-21.6-3T	399	510	105	160	100	65				66
65GD16-45-4T	434	600	120	160	100	65				65.3
65GD32-25-4T	394	570	105	160	100	65				63.3
65GD28-23.4-4T	399	540	105	160	100	65				66.8
65GD20-50-5.5T	434	600	120	160	100	65	71	52	49	87
65GD38-21.8-5.5T	429	595	105	160	100	65				87.6
65GD32-50-7.5T	439	595	120	160	100	65				91.6
65GD38-43.5-7.5T	489	600	135	160	100	65				91.8
65GD50-25-7.5T	429	595	105	160	100	65				91.5
65GD44-23.5-7.5T	429	595	105	160	100	65				91.5
65GD44-47-11T	489	715	135	160	100	65	83	63	67	166.2
65GD70-23.4-11T	509	695	120	180	120	65				165.5
65GD60-21.6-11T	509	695	120	180	120	65				165.8
65GD80-25-15T	519	695	120	180	120	65				176
65GD50-50-15T	489	715	135	160	100	65				176
65GD60-43.3-15T	519	705	130	180	120	65				176
65GD85-20.6-15T	584	705	130	180	120	65				176
