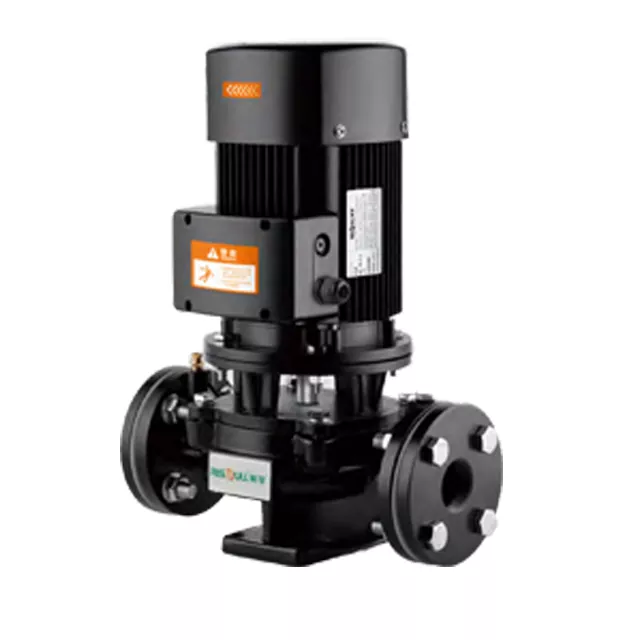

工業用温水循環ポンプ

Model:50GD

RISEFULL® は、中国の産業用温水循環ポンプの大手メーカー、サプライヤー、輸出業者です。当社の工業用温水ポンプは、製品の完璧な品質を追求し、多くのお客様に満足していただいています。究極のデザイン、高品質の原材料、高性能、競争力のある価格はすべての顧客が望んでいることであり、それは私たちが提供できるものでもあります。もちろん、万全のアフターサービスも欠かせません。当社の工業用温水ポンプサービスにご興味がございましたら、今すぐご相談ください。すぐにご返答いたします。

お問い合わせを送信

工業用温水循環ポンプは、さまざまな産業用途で温水を循環させるための高効率で信頼性の高いソリューションです。堅牢な設計、最高の性能、使いやすい機能を備えたこのポンプは、幅広い温水循環用途に最適です。

以下はGDシリーズの紹介です。これは、ビルのセントラル空調、ビルおよびマンションおよびマンションの温水循環システム、植物および農業用灌漑のパイプ循環に広く使用されている鋳鉄製インラインポンプです。ライズフル工業用ウォーターポンプをより深く理解するのに役立ちます。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に創造するために引き続き協力してください

製品詳細

Industrial Hot Water Circulation Pump

作業条件

●浮遊物質を含まないクリーンな液体、非攻撃性

● 継続的サービス:S1

●最大圧力:10バール

●液温：3℃～9℃

●周囲温度:<40℃

●絶縁体:F

●保護等級:IP54

モデルの定義

主要コンポーネントの分解図

Industrial Hot Water Circulation Pump

主要コンポーネントのリスト ●標準構成〇オプション構成
いいえ。	成分	仕様・構造の特徴
1	ポンプ本体	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
2	インペラ	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
3	メカニカルシール	19BNDタイプ（フラン含浸グラファイト+SIC、使用寿命25,000時間以上）
4	ブラケット	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
5	ボールベアリング	● C&U 〇 TPI(台湾)
6	モーターシャフト	● 溶接シャフト: ステンレス鋼 304 (ポンプ側) + 炭素鋼 (モーター側)
7	端子箱	アルミニウム ADC12
8	端子台	難燃性PBT
9	モーターハウジング	アルミニウム ADC12
10	ファン	●プラスチック PP 〇ナイロン PA6
11	ファンカバー	引張鋼板
12	プラグコード	● 3 コアテストケーブル〇カスタマイズされたケーブルプラグ
13	モーター	●IE2 モーター ◯ カスタマイズされた 60 HZ モーター

モデル	インペラの直径	定格容量	定格ヘッド	効率	回転数	モーター出力	NPHS	入口/出口
モデル	インペラの直径	Q/m3/h	H(メートル）	(%)	(r/分)	(kW)	(男)	入口/出口
50GD16-11-1.1T	125	8/11/14.5	17/16/14	47/57/54	2900	1.1	2.3	50
50GD10-22.3-1.1T	100	15.6/22.3/29	11/10/8.4	65/67/68	2900	1.1	2.3	50
50GD20-12.5-1.5T	125	8.8/12.5/16.3	21.5/20/17.8	49/58/57	2900	1.5	2.3	50
50GD12.5-25-1.5T	100	17.5/25/32.5	13.7/12.5/10.5	67/69/69	2900	1.5	2.5	50
50GD28-11.7-2.2T	160	8.2/11.7/15.2	29/28/26	44/51/50	2900	2.2	2.3	50
50GD16-22.3-2.2T	125	15.6/22.3/29	17/16/13.6	58/66/65	2900	2.2	2.5	50
50GD32-12.5-3T	160	8.8/12.5/16.3	33/32/30	45/52/51	2900	3	2.3	50
50GD20-25-3T	125	17.5/25/32.5	21.5/20/18	60/68/67	2900	3	2.5	50
50GD24-21.6-3T	160	15/21.6/28	26/24/20.6	49/58/54	2900	3	2.5	50
50GD44-11.7-4T	200	8.3/11.7/15.3	45.8/44/42	37/45/45	2900	4	2.3	50
50GD32-25-4T	160	17.5/25/32.5	34.4/32/27.5	54/63/60	2900	4	2.5	50
50GD28-23.4-4T	160	16.4/23.4/30.4	30/28/24	54/62/59	2900	4	2.5	50
50GD50-12.5-5.5T	200	8.8/12.5/16.3	52/50/48	38/46/46	2900	5.5	2.3	50
50GD38-21.8-5.5T	200	15.2/21.8/28.3	40/38/34.5	45/55/55	2900	5.5	2.5	50
50GD70-11.6-7.5T	250	8.2/11.6/15.2	71.5/70/68	28/38/39	2900	7.5	2.3	50
50GD50-25-7.5T	200	17.5/25/32.5	52.7/50/45.5	49/58/59	2900	7.5	2.5	50
50GD44-23.5-7.5T	200	16.4/23.5/30.5	46.4/44/40	48/57/58	2900	7.5	2.5	50

モデル	外形寸法(mm)						梱包サイズ			重さ（kg）
モデル	L	H	h	V	W	DN	長さ	広い	高い	重さ（kg）
50GD16-11-1.1T	329	415	100	120	70	50	55	36	41.5	35.4
50GD10-22.3-1.1T	344	425	95	160	100	50				40.8
50GD20-12.5-1.5T	329	430	100	120	70	50				38.7
50GD12.5-25-1.5T	344	440	95	160	100	50				41.4
50GD28-11.7-2.2T	354	465	100	130	80	50				44.4
50GD16-22.3-2.2T	379	510	105	160	100	50				46.8
50GD32-12.5-3T	354	505	100	130	80	50	63	43	46	48
50GD20-25-3T	379	480	100	160	100	50				55.8
50GD24-21.6-3T	394	510	110	160	100	50				59.5
50GD44-11.7-4T	374	530	100	130	80	50				50
50GD32-25-4T	394	540	110	160	100	50				63.5
50GD28-23.4-4T	394	540	110	160	100	50				51.3
50GD50-12.5-5.5T	374	580	100	130	80	50	71	52	49	86.2
50GD38-21.8-5.5T	424	595	105	160	100	50				87
50GD70-11.6-7.5T	474	595	105	160	100	50				91.4
50GD50-25-7.5T	424	595	105	160	100	50				91.8
50GD44-23.5-7.5T	424	595	105	160	100	50				91.3
