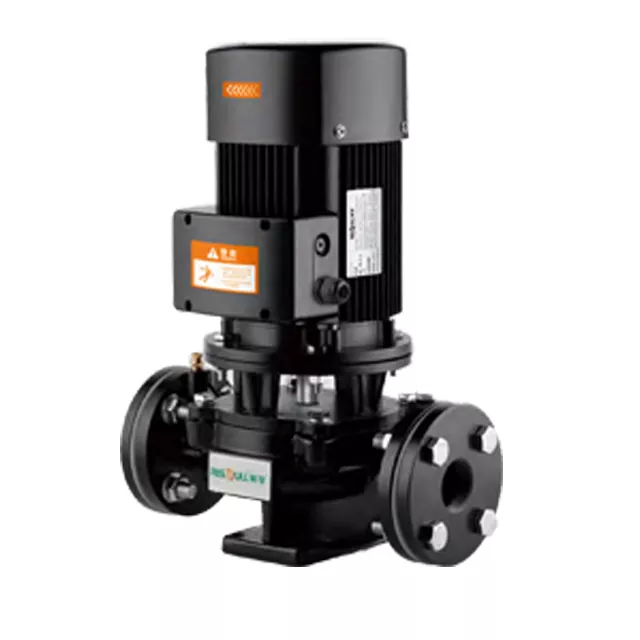

頑丈な産業用インラインウォーターポンプ

Model:80GD

RISEFULL® は、ヘビーデューティ産業用インラインウォーターポンプの製造における長年の経験により、幅広いステンレス鋼製ウォーターポンプを供給できます。高品質の製品は多くの用途に対応できます。必要に応じて、製品に関するオンラインのタイムリーなサービスをご利用ください。以下の製品リストに加えて、特定のニーズに応じて独自のステンレス製ウォーターポンプをカスタマイズすることもできます。

お問い合わせを送信

当社の高耐久工業用インラインウォーターポンプの主な特徴の 1 つは、その優れた性能能力とコンパクトな構造です。高流量、強力な圧力機能、信頼性の高い動作を備えたこのポンプは、常に一貫した強力なパフォーマンスを提供するように設計されています。さらに、堅牢な設計と頑丈な構造により、最も困難な産業環境にも安心して対応できます。

以下はGDシリーズの紹介です。これは、ビルのセントラル空調、ビルおよびマンションおよびマンションの温水循環システム、植物および農業用灌漑のパイプ循環に広く使用されている鋳鉄製インラインポンプです。ライズフル工業用ウォーターポンプをより深く理解するのに役立ちます。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に創造するために引き続き協力してください。

製品詳細

Heavy Duty Industrial In Line Water Pump

作業条件

●浮遊物質を含まないクリーンな液体、非攻撃性

● 継続的サービス:S1

●最大圧力:10バール

●液温：3℃～9℃

●周囲温度:<40℃

●絶縁体:F

●保護等級:IP54

モデルの定義

Heavy Duty Industrial In Line Water Pump

主要コンポーネントの分解図

Heavy Duty Industrial In Line Water Pump

主要コンポーネントのリスト ●標準構成〇オプション構成
いいえ。	成分	仕様・構造の特徴
1	ポンプ本体	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
2	インペラ	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
3	メカニカルシール	19BNDタイプ（フラン含浸グラファイト+SIC、使用寿命25,000時間以上）
4	ブラケット	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
5	ボールベアリング	● C&U 〇 TPI(台湾)
6	モーターシャフト	● 溶接シャフト: ステンレス鋼 304 (ポンプ側) + 炭素鋼 (モーター側)
7	端子箱	アルミニウム ADC12
8	端子台	難燃性PBT
9	モーターハウジング	アルミニウム ADC12
10	ファン	●プラスチック PP 〇ナイロン PA6
11	ファンカバー	引張鋼板
12	プラグコード	● 3 コアテストケーブル〇カスタマイズされたケーブルプラグ
13	モーター	●IE2 モーター ◯ カスタマイズされた 60 HZ モーター

モデル	インペラの直径	定格容量	定格ヘッド	効率	回転数	モーター出力	NPHS	入口/出口
モデル	インペラの直径	Q/m3/h	H(メートル）	(%)	(r/分)	(kW)	(男)	入口/出口
80GD10-44.7-2.2T	100	31.3/44.7/58	11/10/8	66/72/69	2900	2.2	3	80
80GD12.5-50-3T	100	35/50/65	13.8/12.5/10	67/73/70	2900	3	3	80
80GD16-45-4T	125	31.3/45/58	17.5/16/13.6	66/71/69	2900	4	3	80
80GD10-89-4T	100	62.6/89/116	11/10/8.8	70/76/65	2900	4	4.5	80
80GD12.5-100-5.5T	100	70/100/130	13.6/12.5/11	66/74/75	2900	5.5	4.5	80
80GD20-50-5.5T	125	35/50/65	2017/22/20	67/72.5/70	2900	5.5	3	80
80GD24-43.3-5.5T	160	30.3/43.3/56.3	26/24/21	60/69/67	2900	5.5	3	80
80GD32-50-7.5T	160	35/50/65	35/32/28	63/71/70	2900	7.5	3	80
80GD16-89-7.5T	125	62.6/89/116	11/19/16	65/72/64	2900	7.5	4.5	80
80GD38-43.5-7.5T	200	30.5/43.5/56.6	40.6/38/33.4	52/65/65	2900	7.5	3	80
80GD28-46.7-7.5T	160	32.7/46.7/61	30.6/28/24	62/70/69	2900	7.5	3	80
80GD20-100-11T	125	70/100/130	23.5/20/14	68/72/64	2900	11	4.5	80
80GD24-86.6-11T	160	60.6/86.6/112.5	27/24/18	65/72/64	2900	11	4.5	80
80GD28-93.5-11T	160	65.4/93.5/121.6	32/28/21	68/74/67	2900	11	4.5	80
80GD44-47-11T	200	32.8/47/61	47/44/40	55/66/67	2900	11	3	80
80GD32-100-15T	160	70/100/130	36.5/32/24	65/74/73	2900	15	4.5	80
80GD38-87-15T	200	61/87/113	41/38/32	61/71/69	2900	15	4.5	80
80GD50-50-15T	200	35/50/65	53.5/50/46	55/67/68	2900	15	3	80
80GD60-43.3-15T	250	30/43.3/56	62/60/54	50/58/58	2900	15	3	80

モデル	外形寸法(mm)						梱包サイズ			重さ（kg）
モデル	L	H	h	V	W	DN	長さ	広い	高い	重さ（kg）
80GD10-44.7-2.2T	436	495	130	160	100	80	63	43	46	55
80GD12.5-50-3T	436	535	130	160	100	80				63
80GD16-45-4T	431	600	125	160	100	80				67.75
80GD10-89-4T	496	575	140	180	120	80				79.8
80GD12.5-100-5.5T	496	615	140	180	120	80	71	52	49	92
80GD20-50-5.5T	431	600	125	160	100	80				88.4
80GD24-43.3-5.5T	433	595	130	160	100	80				88.15
80GD32-50-7.5T	431	595	130	160	100	80				93
80GD16-89-7.5T	476	615	150	180	120	80				92.8
80GD38-43.5-7.5T	466	615	125	160	100	80				93.5
80GD28-46.7-7.5T	433	595	130	160	100	80				92.1
80GD20-100-11T	478	715	150	180	120	80	83	63	67	167
80GD24-86.6-11T	538	730	150	180	120	80				167
80GD28-93.5-11T	538	730	150	180	120	80				167
80GD44-47-11T	468	715	125	160	100	80				167
80GD32-100-15T	538	730	150	180	120	80				177
80GD38-87-15T	513	710	135	180	120	80				177
80GD50-50-15T	468	715	125	160	100	80				177
80GD60-43.3-15T	518	705	125	180	120	80				177
