しぶきではなく滴る水ほど、朝のシャワーを台無しにするものはほとんどありません。あるいは、鍋に水を入れるのに丸々 1 分かかるキッチンの蛇口。または、流量が弱すぎて作動し続けることができないため、数秒ごとにカチッという音が鳴ったり消えたりするガス給湯器もあります。

これらは通常の意味での配管の故障ではありません。パイプは漏れていません。給湯器は壊れていません。本当の問題は、使用時の水圧が不十分であるか不安定であることです。

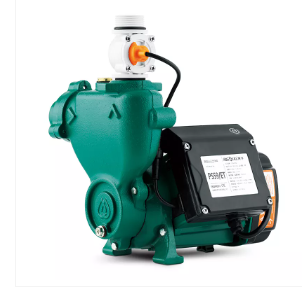

A 家庭用ブースターポンプはまさにこれを解決するように設計されています。しかし、ポンプを購入するということは、ポンプの機能を特定の一連の条件に適合させることを意味します。つまり、水をどれくらいの高さに上げる必要があるか、一度に何本の蛇口を動かすことができるか、そしてどのような種類の自動制御が実際にメンテナンス用のボックスを追加する代わりに作業を楽にするかなどです。

本当の問題: 自治体からの圧力が届かない

市の水道システムは、個々の蛇口すべてにではなく、建物のメインメーターに適切な圧力を供給するように設計されています。水が本管を通って数階に上がり、エルボ、ティー、壁内の遮断弁を通過するまでに、3 階のシャワーヘッドに到達する水の圧力は、通りの本管から出た圧力の半分未満になる可能性があります。

一般的なシャワーヘッドでさまざまな圧力範囲が実際にどのように感じられるかを次に示します。

多くの住宅は下位 2 つのカテゴリーに分類され、特に古い建物の上層階、長い供給線の遠端、または老朽化した自治体インフラストラクチャーのある地域に住んでいます。

3 つの一般的なシナリオ - 3 つの異なるポンプのニーズ

すべての低気圧状況で同じ解決策が必要なわけではありません。適切なポンプは、圧力が低下する場所と理由によって異なります。

シナリオ 1: ウォークアップ アパートの最上階。水は床まで届きますが、出てくる力は弱いです。この建物には屋上タンクがないか、アパートと同じ高さにタンクが設置されています。ここで、ポンプは流入する都市圧力を通常 0.05 ～ 0.1 MPa から 0.2 ～ 0.3 MPa まで高める必要があります。通常、揚程 (総圧力容量) 15 ～ 20 メートルのポンプで十分です。

シナリオ 2: ガス給湯器が点火しない。これは圧力の問題よりも流れの問題であることがよくあります。多くのタンクレス給湯器は、作動させるだけでも毎分 3 ～ 5 リットルの最小流量が必要です。キッチンの蛇口は正常に動くが、シャワーの出が悪い場合は、給湯器のみに水を供給する冷水ラインに小型ポンプを設置すると、家全体に圧力をかけずに問題を解決できます。

シナリオ 3: 専用の井戸のある家。自治体からの圧力は全くありません。水は井戸から汲み上げて蛇口に押し出す必要があります。これには、単なる増圧装置ではなく、深さ 6 ～ 9 メートルから水を汲み上げることができる自吸機能を備えたポンプが必要です。ここでは、市水用途よりも吸引揚程評価の方が重要です。

シナリオ 4: 複数のバスルームがある大きな家。ここでの問題は、主気圧の低気圧ではありません。それは、2つの浴室を同時に使用すると、圧力が急激に低下することです。オン/オフ制御を備えた標準的なブースター ポンプでも、圧力変動が発生します。このシナリオでは、開いているタップの数に関係なく、モーターの速度を調整して一定の圧力を維持する可変周波数駆動ポンプが最大の違いをもたらします。

ポンプの仕様が実際に意味するもの

ポンプの性能は、揚程 (メートル単位で測定) と流量 (リットル/分で測定) によって表されます。どちらの数字だけでもすべてを語ることはできません。

揚程とは、ポンプが水を垂直に押し出すことができる高さを指します。揚程 20 メートルのポンプは、理論的には 20 メートル上の蛇口まで水を汲み上げることができます。ただし、これは流量ゼロでの最大値です。その高さでは水はほとんど滴りません。有用な動作点は、どこか低いところにあります。

流量は、ポンプが 1 分あたりに送り出す水の量を測定します。一般的なシャワーヘッドは 1 分あたり 8 ～ 12 リットルを使用します。キッチンの蛇口は6〜10を使用します。洗濯機は水を入れるときに10〜15を描きます。あ家庭用ポンプ作動圧力点で毎分 30 ～ 40 リットルの水を供給するこの装置は、シャワー 1 つと蛇口 1 つを同時に処理でき、ほとんどのアパートや小さな家には十分です。

一般的なポンプの仕様が実際の性能にどのように変換されるかを次に示します。

ヘッドとフローの関係は逆です。揚程 10 メートルで毎分 45 リットルを供給するポンプは、揚程 20 メートルでは毎分 20 リットルしか供給できない可能性があります。ピーク番号ではなく、組み合わせに基づいて選択してください。

難しい部分: 自動制御を正しく行う

手動でオンオフを切り替える必要があるポンプは実用的ではありません。シャワーを浴びるたびにユーティリティルームまで歩きたい人はいません。自動スタート/ストップは不可欠ですが、自動方法が異なれば動作も大きく異なります。

圧力スイッチ制御最も古くて簡単です。メカニカルスイッチは出口圧力が設定値を下回ったことを検出し、ポンプをオンにします。圧力がカットオフポイントに達すると、ポンプが停止します。問題は滴下が遅いことです。トイレのフラッパーからの水漏れや蛇口からの水漏れにより、圧力がゆっくりと低下し、ポンプが数秒間作動し、停止し、再び作動し、再び停止するという動作を 1 時間に数十回繰り返します。これにより、圧力スイッチとポンプ モーターが早期に摩耗します。

フロースイッチ制御液だれの問題を解決します。ポンプは実際の水の動きを感知し、流れが検出された場合にのみ作動します。ゆっくりとした点滴では流量信号が生成されないため、ポンプは停止したままになります。その代償として、フロー スイッチにはより多くの内部スペースが必要となり、製造コストが高くなる可能性があります。また、タップを素早く開閉した場合の急速な循環を防ぐために、流れが停止した後に短い遅延も必要です。

圧力と流量の制御両方の方法を組み合わせます。ポンプは圧力検出をバックアップとして使用しますが、主に流量検出に依存します。これは、中級および高級家庭用ポンプの現在の標準です。福建省株式会社ライズフルポンプ福建省福安市に本拠を置くメーカーである . は、まさにこの制御ロジックにエンジニアリングの努力を集中させ、ポンプが誤始動や原因不明の停止を起こすことなく、一般家庭が期待する動作をするようにしました。

可変周波数駆動 (VFD) 制御単純なオンオフではなく、連続的な速度調整を追加します。ポンプは、開く蛇口が増えると速度が上がり、使用する蛇口が少なくなると速度が下がり、要求に関係なくほぼ一定の圧力を維持します。誰かがキッチンの蛇口をひねっても、シャワーの温度や流量は変わりません。これは最も快適な体験ですが、最も高価でもあります。

ポンプの設置場所はポンプの性能に影響します

多くの住宅所有者が思っている以上に、配置は重要です。

ゴム振動パッドを使用せずにポンプをコンクリート床に直接設置すると、床構造を通じて騒音が伝わります。ユーティリティルームでは適度なハム音のように聞こえますが、下の寝室では低周波の轟音になります。

ポンプを入口側のエルボ継手に近づけすぎると、キャビテーションが発生する可能性があります。キャビテーションとは、水中で小さな蒸気の泡が形成され、崩壊する現象で、ポンプを通過する砂利のような音で、徐々にインペラを侵食します。ポンプの前にある入口直径の 5 ～ 10 倍の直管がこれを防ぎます。

屋外に耐候性保護なしで設置されたポンプは、(IPX4 または IP44 定格であっても) 最終的に湿気の浸入に悩まされ、極寒の気候では内部に残った水が氷となってハウジングに亀裂が入ります。

最適な場所は、屋内の水道メーターまたは主遮断弁の近くで、メンテナンスと通気のためにポンプの周囲に十分なスペースがある場所です。ポンプの下にあるドレンバルブにより、凍結の可能性がある場合に防寒対策が可能です。

何がうまくいかないのか、何がうまくいかないのか

実際の使用において、ポンプに関するほとんどの苦情は、ポンプの故障ではない 3 つの要因に遡ります。

頻繁にサイクリングするほとんどの場合は配管漏れです。トイレのフラッパーが密閉できなかったり、蛇口カートリッジから水が漏れたりすると、ゆっくりとした圧力低下が発生します。ポンプはこれに応じて電源をオンにし、圧力を回復してから停止しますが、数分後にこのサイクルが繰り返されます。漏れを修正するとサイクルが停止します。

ポンプが動いても水が出ない自吸式ポンプが動作している場合は、通常、ポンプが呼び水を失ったことを意味し、空気が吸入ラインに入りました。吸気側の緩い取り付けやヘアラインの亀裂は、目に見える水漏れなく空気を取り込みます。吸込側の圧力は大気圧より低くなります。空気は入りますが水は漏れません。これは見つけるのが難しいですが、一度見つかったら修正するのは簡単です。

低流量通常の運転を何ヶ月も続けた後、入口ストレーナーの詰まり、またはポンプ内部のスケールの蓄積が考えられます。硬水の地域ではスケールの形成が促進されます。ストレーナーを清掃し、ポンプにスケール除去液を流すと、性能が回復します。物理的な理由がない限り、ポンプは時間の経過とともにその性能を「失う」ことはありません。

大音量の操作ポンプが新しい場合、多くの場合、振動を伝達する硬いパイプ接続が必要になります。入口と出口のフレキシブルホースの短い部分が振動経路を遮断します。ポンプが最初は静かだったが、大きくなった場合は、取り付けボルトの緩みやベアリングの故障を確認してください。

ライズフルはどのように問題にアプローチするか

Fujian Risefull Pump Co., Ltd. は、ポンプとバルブの製造産業が集中する福建省福安市で 2004 年に操業を開始しました。工場でのテストに合格することに厳密に重点を置くメーカーとは異なり、ライズフルは、同社が「認定された品質」から「優れた使用状態」への移行と呼ぶものを重視しています。

実際の違いは、制御システムの動作に現れます。技術的には圧力と流量の仕様を満たしているにもかかわらず、不必要に循環したり、流量の変化に対する反応が遅かったり、頻繁に再校正を必要としたりするポンプは、認定されていますが、優れているとは言えません。 Risefull のエンジニアリングの優先事項は、ポンプの選択と制御ロジックの複雑な作業を内部で処理し、ユーザー エクスペリエンスをよりシンプルにすることでした。インストールしてプラグを差し込むだけで、ほとんど忘れることができます。

同社は、毎週の注意を必要とするものではなく、自動運転を真に自動化することに重点を置き、家庭用給水、昇圧、循環用途向けのさまざまなポンプや制御装置を製造しています。

家庭用ポンプの実際のコスト

鋳鉄またはプラスチック本体を備えたエントリーレベルの圧力スイッチ ポンプのコストは最も低く、通常は家庭用製品としては低価格です。これらは低圧の基本的な問題を解決しますが、騒音制御とサイクリング動作に制限がある可能性があります。

より優れた材料とよりスマートな制御ロジックを備えたミッドレンジのフロー スイッチまたはデュアル制御ポンプのコストは、適度に高くなります。このカテゴリは、ほとんどの家庭にとって最高の価値を表します。つまり、必要のない機能にお金を払うことなく、毎日気づくのに十分な改善です。

ステンレス鋼ボディを備えたプレミアム可変周波数駆動ポンプが最も高価です。複数のバスルームがある大きな家や、安定したシャワー圧を何よりも優先する所有者の場合、追加コストは正当です。

通常、ポンプ自体は耐用年数全体で最も大きな出費ではありません。設置作業、配管継手、電気工事、および最終的なメンテナンスまたは交換が合計に追加されます。過大なポンプを選択する（必要以上に揚程と流量が大きい）と、より良いパフォーマンスは得られません。騒音が増加し、シールにストレスがかかり、実際に耐用年数が短くなる可能性があります。

クイックリファレンス: ポンプを状況に合わせる

購入前に解決すべきいくつかの質問

そもそもポンプが必要なのでしょうか、それとも何か他の問題があるのでしょうか？ねじ込み式圧力計を使用して、屋外の栓または洗濯水栓の圧力を測定します。静圧 (水が流れていない状態) が 0.15 MPa 未満の場合は、供給量が少ないことを示します。動圧 (流水) が 0.05 MPa 未満に急激に低下した場合は、配管が制限されているか、バルブが部分的に閉じていることを示唆しています。シャワーの感触から推測するよりも、圧力の測定値の方が信頼性が高くなります。

ポンプは作動しているが圧力が低いままの場合はどうなりますか?ポンプが用途に対して小さすぎるか、下流に制限があります。部分的に閉じられた遮断バルブ、エアレーターの詰まり、またはサイズの小さいパイプエルボはすべて、パイプが処理できる量を超えて流量を増加させなければポンプが克服できない圧力降下を引き起こします。

許容可能なポンプの騒音はどれくらいですか?ほとんどの家庭用ポンプは 1 メートルで 45 ～ 55 dB の騒音を発生します。これは冷蔵庫のハム音や静かな会話に匹敵します。ゴムパッドとフレキシブルホース接続への取り付けにより、伝達ノイズが低減されます。ポンプの音が壁を通して聞こえるほど大きい場合は、まずパイプの接続が硬いか、取り付けが緩んでいないかを確認してください。

自分で設置できますか?DIY での設置も可能ですが、基本的な配管スキル (パイプの切断と接合)、電気接地の知識、および地域の建築基準への注意が必要です。設置が間違っていると、特に逆止弁がなかったり、非自吸モデルで水源の上にポンプを取り付けたりすると、ポンプが空運転してすぐに故障する原因になります。専門家による取り付けは初期費用が高くなりますが、初期故障の可能性は低くなります。
