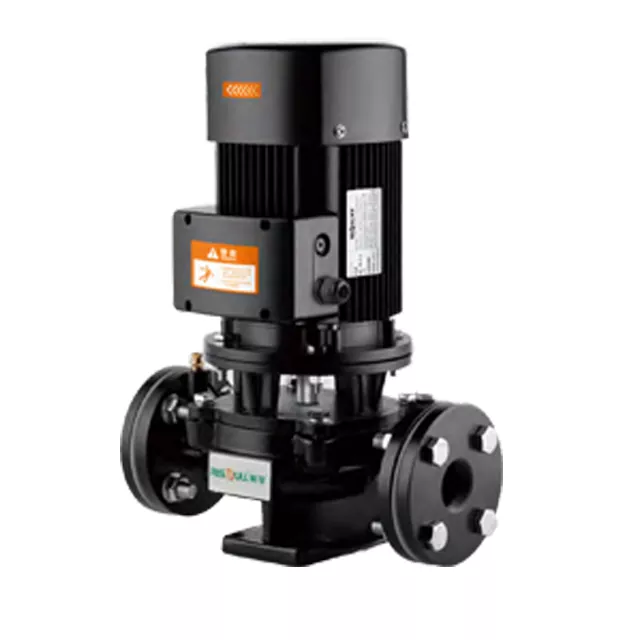

冷却循環ポンプ

Model:40GD

RISEFULL® は中国の冷却循環ポンプの専門メーカーおよびサプライヤーです。化学薬品用の投与ポンプをお探しの場合は、今すぐご相談ください。

お問い合わせを送信

冷却システムの中心となる当社の冷却循環ポンプは、信頼性が高く一貫した動作を実現する高品質モーターを搭載しており、最小限の手間で冷却ニーズを確実に満たします。このポンプは非常に簡単に設置できるように設計されており、複雑な配線や設置プロセスは必要ありません。差し込むだけですぐに使えます。

当社の冷却循環ポンプの重要な特長の 1 つは、エネルギー効率です。最新のテクノロジーで構築されたポンプは、最小限の電力を使用しながら、優れた冷却性能を実現します。これは、家や職場を涼しく保ちながら、高い光熱費がかかることを心配する必要がないことを意味します。

以下はGDシリーズの紹介です。これは、ビルのセントラル空調、ビルおよびマンションおよびマンションの温水循環システム、植物および農業用灌漑のパイプ循環に広く使用されている鋳鉄製インラインポンプです。ライズフル工業用ウォーターポンプをより深く理解するのに役立ちます。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に創造するために引き続き協力してください。

製品詳細

Cooling Circulation Pump

作業条件

●浮遊物質を含まないクリーンな液体、非攻撃性

● 継続的サービス:S1

●最大圧力:10バール

●液温：3℃～90℃

●周囲温度:<40℃

●絶縁体:F

●保護等級:IP54

モデルの定義

Cooling Circulation Pump

主要コンポーネントの分解図

Cooling Circulation Pump

主要コンポーネントのリスト ●標準構成〇オプション構成
いいえ。	成分	仕様・構造の特徴
1	ポンプ本体	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
2	インペラ	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
3	メカニカルシール	19BNDタイプ（フラン含浸グラファイト+SIC、使用寿命25,000時間以上）
4	ブラケット	鋳鉄 HT200 電着塗装仕上げ（塩水噴霧試験300時間以上）
5	ボールベアリング	● C&U 〇 TPI(台湾)
6	モーターシャフト	● 溶接シャフト: ステンレス鋼 304 (ポンプ側) + 炭素鋼 (モーター側)
7	端子箱	アルミニウム ADC12
8	端子台	難燃性PBT
9	モーターハウジング	アルミニウム ADC12
10	ファン	●プラスチック PP 〇ナイロン PA6
11	ファンカバー	引張鋼板
12	プラグコード	● 3 コアテストケーブル〇カスタマイズされたケーブルプラグ
13	モーター	●IE2 モーター ◯ カスタマイズされた 60 HZ モーター

モデル	インペラの直径	定格容量	定格ヘッド	効率	回転数	モーター出力	NPHS	入口/出口
モデル	インペラの直径	Q/m3/h	H(メートル）	(%)	(r/分)	(kW)	(男)	入口/出口
40GD16-11-1.1T	125	8/11/14.5	17/16/14	47/57/54	2900	1.1	2.3	40
40GD20-6.3-1.1T	125	4.4/6.3/8.3	21/20/18	41/46/43	2900	1.1	2.3	40
40GD20-12.6-1.5T	125	8.8/12.6/16.3	21.2/20/17.8	49/58/57	2900	1.5	2.3	40
40GD28-5.9-1.5T	160	4.1/5.9/7.8	29/28/26.3	34/39/39	2900	1.5	2.3	40
40GD28-11.7-2.2T	160	8.2/11.7/15.2	29/28/26	44/41/50	2900	2.2	2.3	40
40GD36-5.3-2.2T	200	3.7/5.3/7	38/36/34.5	23/29/27	2900	2.2	2.3	40
40GD32-12.5-3T	160	8.8/12.5/16.3	33/32/30	45/52/51	2900	3	2.3	40
40GD36-10.6-3T	200	7.5/10.6/13.8	37/36/34	35/44/42	2900	3	2.3	40
40GD44-5.9-3T	200	4.1/5.9/7.8	45/44/42	26/31/30	2900	3	2.3	40
40GD44-11.7-4T	200	8.3/11.7/15.3	45/44/42	37/45/45	2900	4	2.3	40
40GD50-6.3-4T	200	4.4/6.3/8.3	51/50/48	26/33/32	2900	4	2.3	40
40GD60-5.5-4T	250	3.8/5.5/7	61.5/60/56	23/27/26	2900	4	2.3	40
40GD50-12.5-5.5T	200	8.8/12.5/16.3	51.2/50/48	38/46/46	2900	5.5	2.3	40
40GD70-5.9-5.5T	250	4.1/5.9/7.8	72/70/65	24/28/27	2900	5.5	2.3	40
40GD70-11.6-7.5T	250	8.2/11.6/15.2	71/70/68	28/38/39	2900	7.5	2.3	40
40GD80-6.3-7.5T	250	4.4/6.3/8.3	82/80/74	24/28/28	2900	7.5	2.3	40

モデル	外形寸法(mm)						梱包サイズ			重さ（kg）
モデル	L	H	h	V	W	DN	長さ	広い	高い	重さ（kg）
40GD16-11-1.1T	339	415	95	120	70	40	55	36	41.5	34.8
40GD20-6.3-1.1T	314	410	90	120	70	40				34.5
40GD20-12.6-1.5T	339	430	95	120	70	40				39.5
40GD28-5.9-1.5T	352	420	85	120	70	40				38.6
40GD28-11.7-2.2T	352	445	85	120	70	40				41.2
40GD36-5.3-2.2T	372	470	94	130	80	40				40.4
40GD32-12.5-3T	359	505	100	130	80	40	63	43	46	54.7
40GD36-10.6-3T	394	500	100	130	80	40				55.2
40GD44-5.9-3T	372	495	94	130	80	40				54.6
40GD44-11.7-4T	394	530	100	130	80	40				62
40GD50-6.3-4T	372	525	94	130	80	40				62.8
40GD60-5.5-4T	439	535	100	130	80	40				64
40GD50-12.5-5.5T	394	580	100	130	80	40	71	52	49	85
40GD70-5.9-5.5T	439	580	100	130	80	40				85.6
40GD70-11.6-7.5T	474	585	100	160	100	40				90.2
40GD80-6.3-7.5T	439	580	100	130	80	40				91.4
